表面裂纹是金属零件中最常见的缺陷之一。虽然初期看起来可能很小，但它们可能导致疲劳失效、机械强度下降、泄漏风险、腐蚀扩展，并在质量检测中造成产品不合格。
对于制造商、检测公司和质量控制团队来说，挑战不仅在于发现肉眼可见的裂纹，还在于快速、可靠地识别细小的表面开口裂纹或近表面缺陷。
涡流检测是一种快速、无损的检测方法，适用于导电金属材料的表面裂纹检测。它广泛用于线材、棒材、管材、焊缝、机械加工件、轴类零件、模具和其他金属部件的检测。
本文将说明涡流检测如何用于表面裂纹检测、适合哪些场景、检测流程如何进行，以及在选择涡流探伤仪前需要考虑哪些因素。
例图:

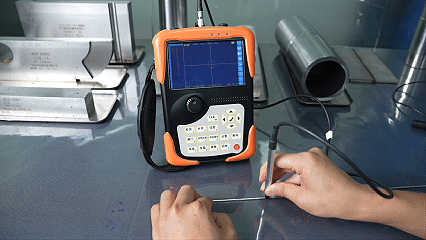

金属棒表面裂纹涡流检测
为什么表面裂纹检测很重要
表面裂纹可能出现在制造、热处理、焊接、机械加工、成形或长期服役过程中，常见于以下工件:
金属线材和棒材
管材和管道
钢、铜、铝、钛和不锈钢零件
焊接部件。
轴类、齿轮和机械加工件
模具和金属工装
汽车和航空航天零部件
压力容器和管道部件
例图:

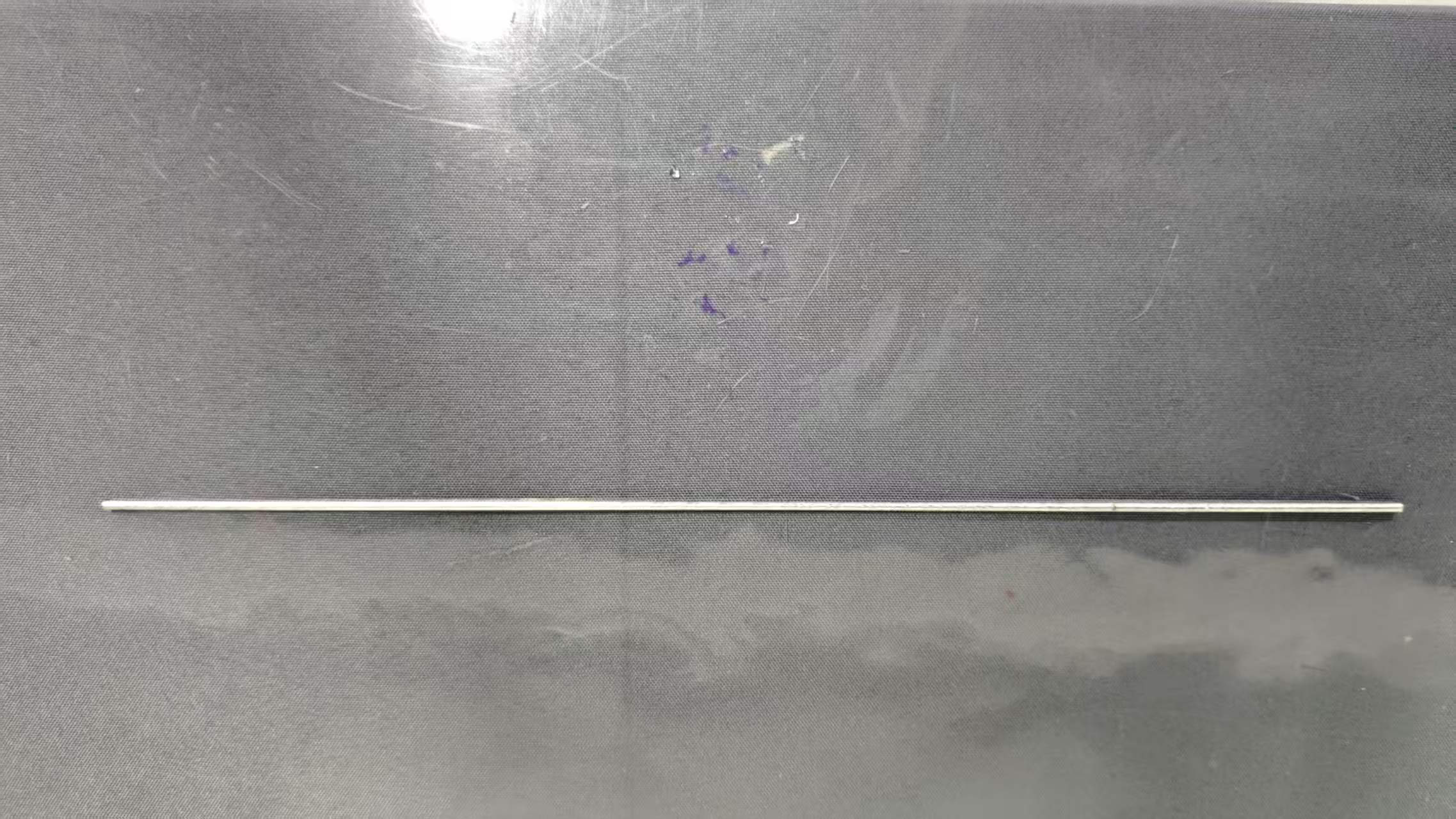

用于表面裂纹检测的金属棒样件
如果这些裂纹没有被及时发现，它们可能成为应力集中点。在反复载荷、振动、压力或腐蚀作用下，裂纹会继续扩展，最终可能导致零件失效。
因此，表面裂纹检测是来料检验、生产质量控制、维护检测和关键安全部件检测中的重要环节。
传统表面裂纹检测方法的局限性
表面缺陷可以通过多种方法检测，但每种方法都有自身限制。
目视检查
目视检查简单、快速，但只能识别人眼可见的缺陷。细小裂纹、闭合裂纹、浅表裂纹或复杂表面上的裂纹都有可能被漏检。
渗透检测
渗透检测可以较直观地显示表面开口缺陷，但通常需要清洗、施加渗透剂、等待渗透、再次清洗、施加显像剂和最终观察等步骤。当需要快速检测或自动化检测时，并不是最理想的方法。
磁粉检测
磁粉检测对铁磁性材料效果较好，但不能用于铝、铜、钛以及许多不锈钢等非铁磁性金属。
超声检测
超声检测适用于内部缺陷检测，但通常需要耦合剂，并且更适合体积型缺陷检测，而不是对非常细小的表面裂纹进行快速扫查。
与这些方法相比，涡流检测为导电金属零件的表面和近表面裂纹快速检测提供了一种实用方案。
为什么涡流检测适合表面裂纹检测
涡流检测基于电磁感应原理。当涡流探头靠近导电金属零件时，交变磁场会在材料表面或近表面感应出环流。
如果材料表面均匀，感应电流会以稳定方式流动。当探头经过裂纹、气孔、槽口或其他不连续处时，电流路径会受到扰动。这种变化会影响探头信号，并显示在。涡流探伤仪上。
例图:

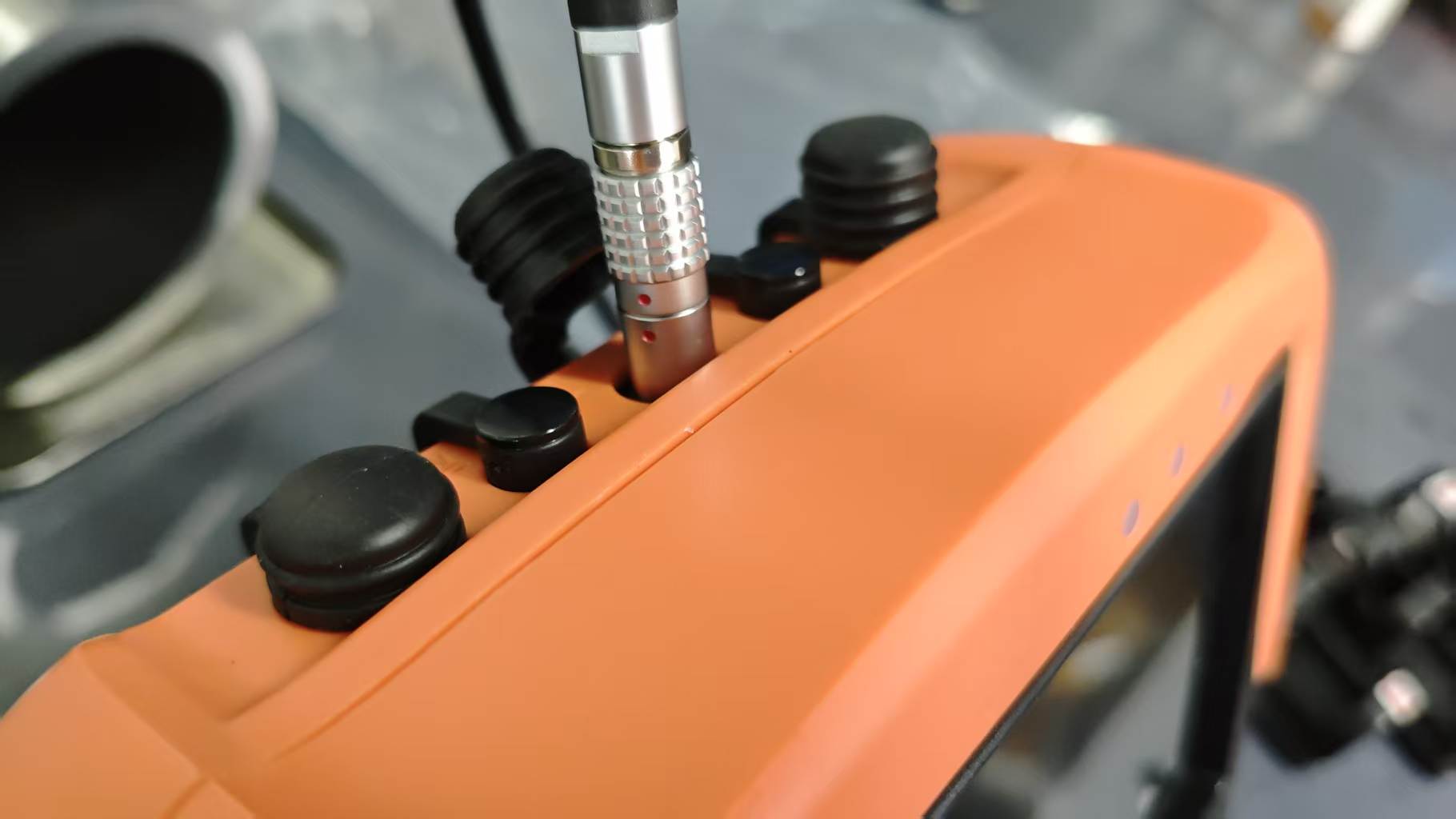

涡流探头连接至探伤仪
涡流探头连接至探伤仪
对于表面裂纹检测，涡流检测具有以下优势:
无损检测，不破坏工件。
不需要耦合剂。
可检测表面和近表面缺陷。
适用于导电金属材料。
可用于手动检测或自动化检测。
扫查过程中可快速获得信号响应。
适用于线材、棒材、管材、焊缝和机械加工件。
由于涡流检测对表面和近表面变化较为敏感，因此特别适合检测仅靠目视检查难以发现的裂纹。
推荐的涡流检测解决方案
对于金属表面裂纹检测，可以使用 BRK涡流探伤仪，例如Vertex80，搭配合适的探头和检测配置。
具体配置取决于以下因素:工件材料、缺陷类型、裂纹方向、裂纹深度、表面状态、工件几何形状、手动或自动化检测需求。
对于表面裂纹，常使用差分式探头，因为它有助于降低提离干扰，并提升对局部缺陷的响应。针对不同工件形状，也可以选择其他类型的探头:
笔式探头或表面探头:适用于局部检测区域
平面探头:适用于板状或机械加工件
穿过式探头:适用于线材、棒材或管材
专用探头:适用于曲面或复杂几何形状工件
例图:

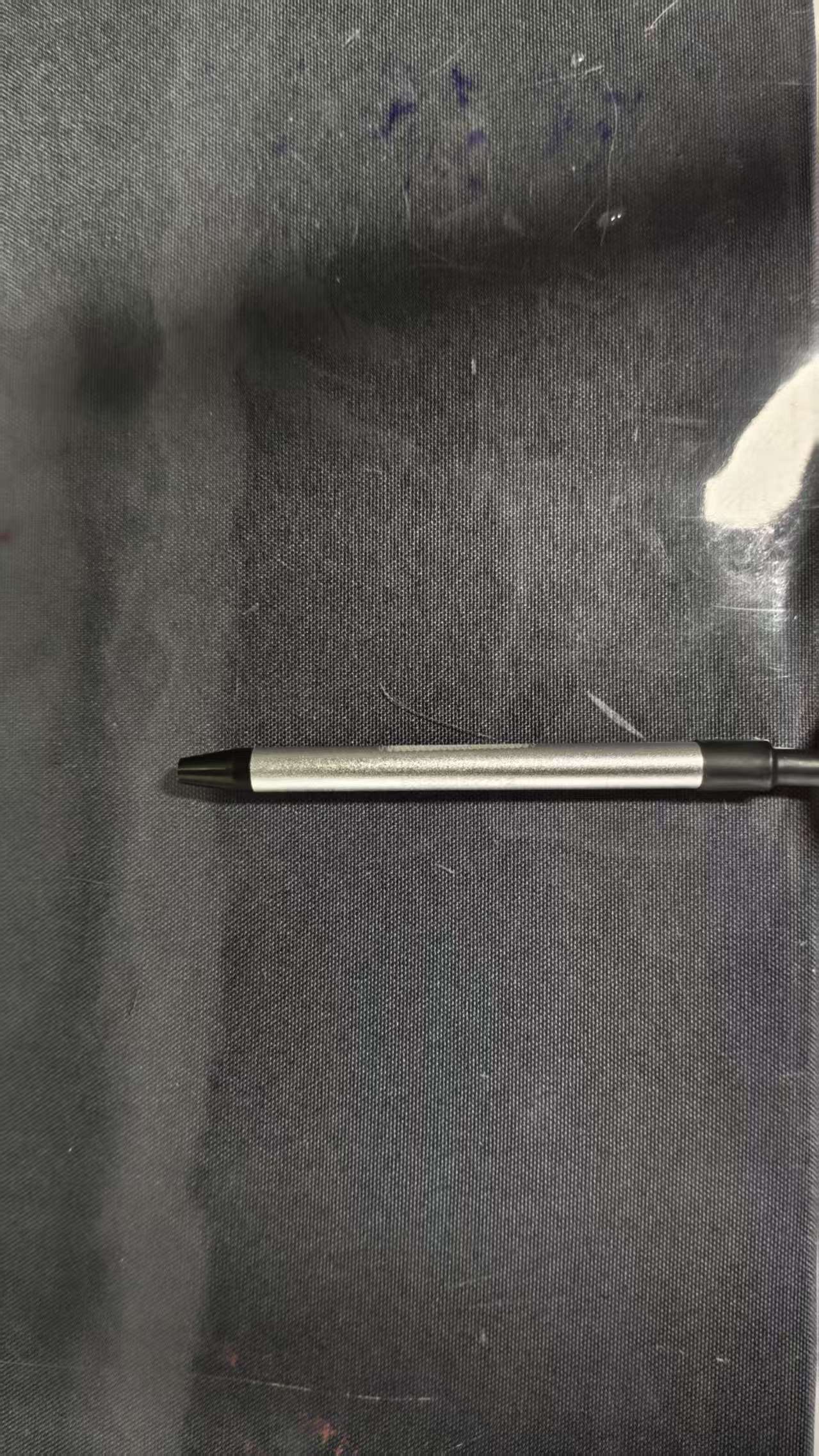

用于局部表面裂纹检测的笔式涡流探头

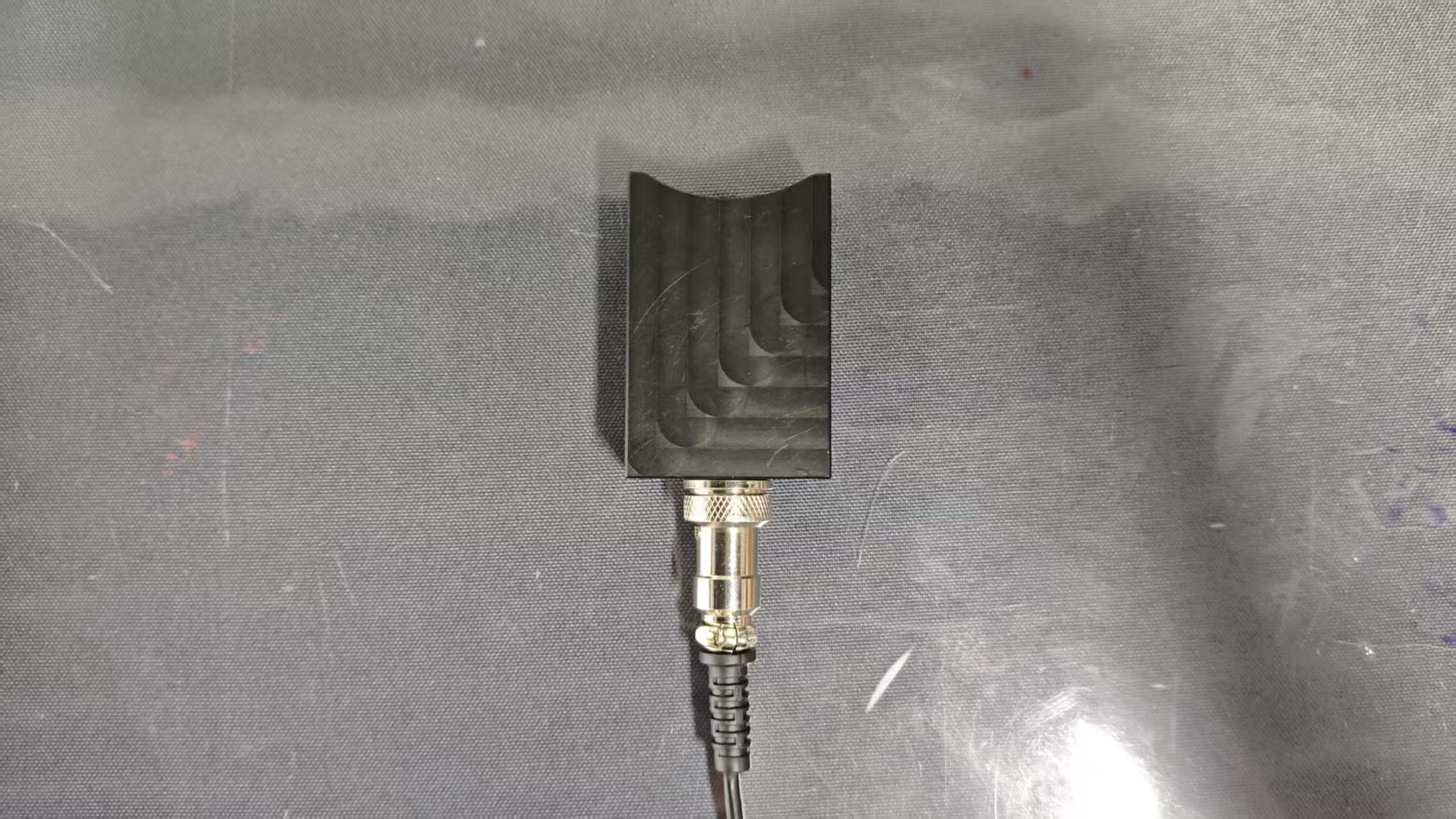

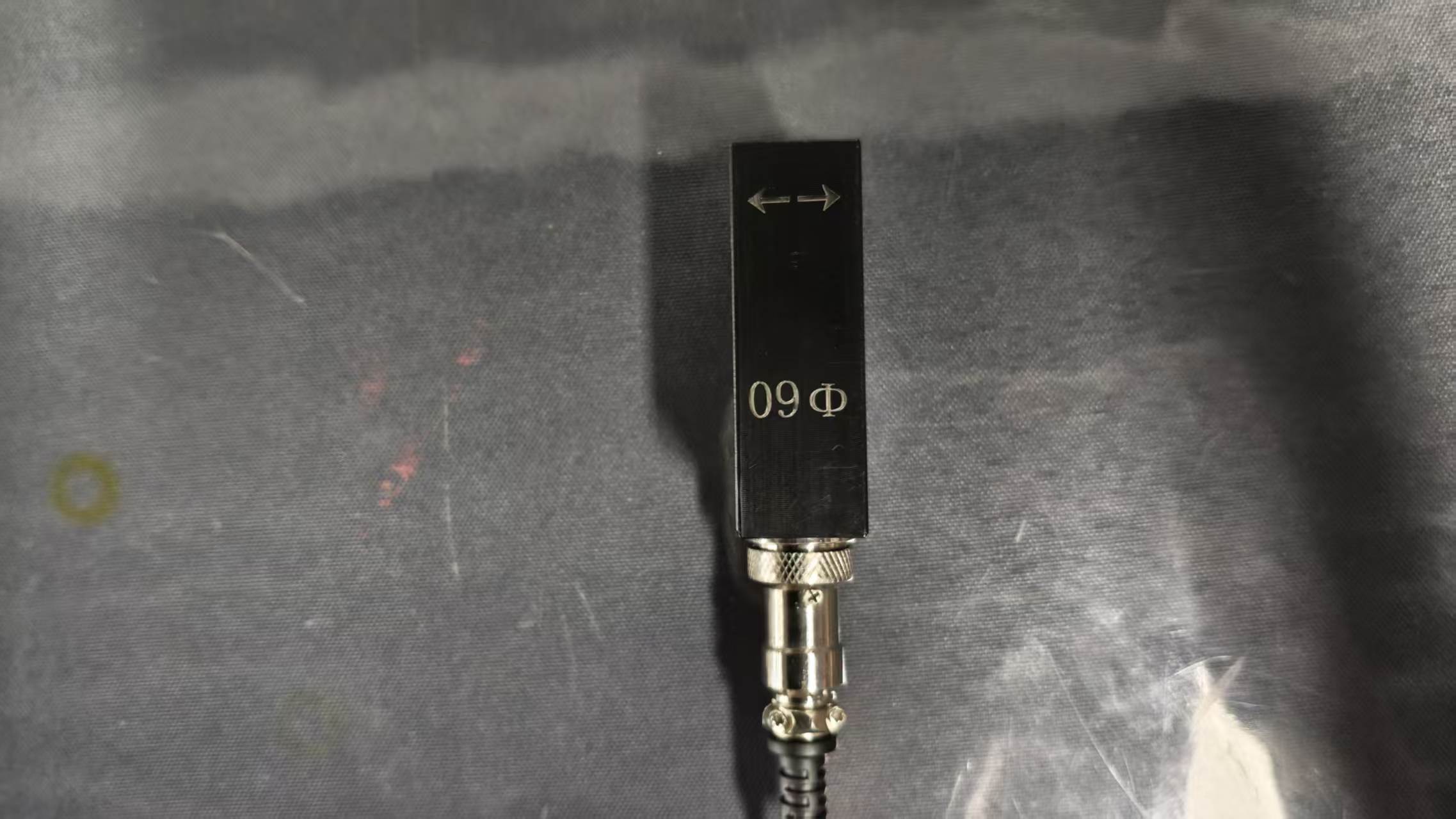

用于金属管材和棒材检测的马鞍式涡流探头
在实际应用中，应根据材料电导率、磁导率、缺陷深度和检测灵敏度要求选择合适的探头和频率。
频率选择的一般原则
频率选择是涡流表面裂纹检测中的重要因素。
较高频率通常对表面缺陷更敏感，因为涡流会更集中在材料表面。较低频率可提供更深的穿透能力，但对非常细小的表面裂纹灵敏度可能降低。
一般可参考以下原则:
较高频率通常用于浅表裂纹检测。
中等频率可用于近表面缺陷检测。
需要更深穿透能力时，可选择较低频率。
铜、铝等高电导率材料与钛合金等低电导率材料相比，可能需要采用不同的频率设置。
正式检测前，应使用参考试块或客户样品验证实际频率设置。
表面裂纹检测步骤
步骤1:准备工件
检测前，先检查工件表面状态。虽然涡流检测不需要耦合剂，但严重锈蚀、较厚。
涂层、油污、毛刺或松散污染物可能影响信号稳定性。
如有必要，应清洁检测区域，并标记目标扫查位置。
步骤2:连接仪器和探头
将选定的涡流探头连接到涡流探伤仪，确保线缆和接头连接牢固。
打开仪器并进入所需检测模式。
例图:
金属表面裂纹涡流检测过程
步骤3:选择检测参数
根据工件材料和缺陷类型设置检测参数，通常包括:频率、增益、相位角、滤波设置、报警闸门、显示模式、如果有标准参考试块，建议用于校准。
步骤4:使用参考试块校准
使用带有已知人工缺陷的参考试块，例如槽口或刻槽，调整信号响应。
参考试块的材料和几何形状应尽可能接近被检工件。
校准有助于确保仪器在正式检测前能够识别预期的裂纹信号。
步骤5:扫查工件表面
将探头沿检测区域平稳移动。扫查速度应保持稳定，探头与表面的提离距离应尽量一致。
手动检测时，操作人员应仔细扫查目标区域，并覆盖完整检测范围。
批量生产场景中，可结合合适的夹具或探头布置，采用自动化扫查系统。
例图:

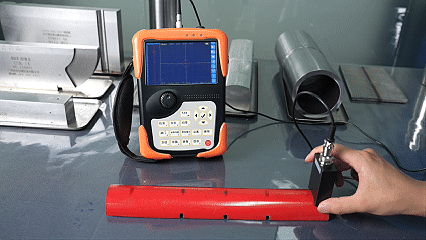

金属管材表面涡流检测
步骤6:观察信号响应
当探头经过裂纹或不连续处时，涡流信号会发生变化。操作人员可在阻抗平面显示或波形显示上观察信号响应。
裂纹信号可能表现为幅值、相位或信号方向的变化，具体取决于检测设置和缺陷特征.
步骤7:识别并标记缺陷位置
如果信号超过设定阈值或出现清晰的缺陷响应，操作人员可在工件相应位置做标记，用于后续评估、修复或判废。
步骤8:保存或记录检测结果
检测参数、截图、信号数据、缺陷位置和检测备注可记录保存，用于质量追溯和检测文件管理。
例图:
铝块表面裂纹涡流检测
如何判断涡流裂纹信号
在正常区域，涡流信号通常相对稳定，因为电流分布没有被中断。
当探头经过表面裂纹时，裂纹会干扰涡流路径，从而在仪器显示上产生信号变化。
涡流表面裂纹检测中，缺陷区域与正常区域的信号对比。
当探头经过管材表面缺陷时，涡流信号响应会发生变化
与正常区域相比，缺陷区域会产生更明显的信号响应。
实际信号形态可能会受到以下因素影响:裂纹深度、裂纹长度、裂纹方向、探头类型、检测频率、材料电导率、表面状态、探头提离变化，操作人员应将检测信号与校准参考信号进行对比，以降低误判风险。
同时，还需要区分真实缺陷信号与提离效应、边缘效应、材料变化、表面粗糙度或电磁噪声造成的干扰信号。
适用材料和工件
涡流检测适用于导电金属材料，包括:钢、不锈钢、铝、铜钛、其他导电合金。
常见应用包括:线材检测、棒材检测、管材和管道检测、械加工件表面裂纹检、测焊缝区域检测、轴类和齿轮检测、模具和工装检测、汽车零部件检测、航空航天零部件检测、来料检验、生产质量控制。
例图:
铝块
金属棒
金属管材
涡流检测不适用于塑料、陶瓷、橡胶或玻璃等非导电材料。
影响检测灵敏度的关键因素
涡流表面裂纹检测的灵敏度受多种因素影响。客户不应只根据仪器型号判断检测能力，完整的检测配置同样重要。
主要影响因素包括:材料电导率、磁导率、探头类型和尺寸、检测频率、裂纹方向、裂纹深度和宽度、表面粗隨度、提离距离扫查方向校准标准、信号滤波和增益设置。
为了获得准确检测结果，建议在最终确定方案前，使用实际样品或合适的参考试块进行测试。
涡流检测与其他无损检测方法对比
涡流检测 vs 渗透检测
渗透检测适用于表面开口缺陷，但需要清洗、施加渗透剂、显像和后清洗。对于导电金属零件，涡流检测通常更快，也更容易实现自动化。
涡流检测 vs 磁粉检测
磁粉检测主要用于铁磁性材料。涡流检测可检测铁磁性和非铁磁性导电金属，例如铝、铜、钛和不锈钢。
涡流检测 vs超声检测
超声检测更适合内部缺陷检测和厚度测量，涡流检测更适合导电材料的表面和近表面缺陷检测，并且不需要耦合剂。
常见问题
涡流检测可以检测哪些类型的表面裂纹?
涡流检测可检测多种表面和近表面裂纹，包括横向裂纹、纵向裂纹、疲劳裂纹、应力腐蚀裂纹、热处理裂纹和其他表面开口缺陷。
涡流检测能检测非铁磁性金属中的裂纹吗?
可以。涡流检测适用于导电材料，包括铝、铜、钛以及许多不锈钢等非铁磁性金
涡流检测需要耦合剂吗?
不需要。涡流检测基于电磁感应原理，不需要耦合剂，因此适用于快速检测以及不方便使用液体耦合剂的场景。
涡流检测可以检测非金属材料吗?
不可以。涡流检测要求材料具有导电性，不适用于塑料、陶瓷、橡胶、玻璃或其他非导电材料。
涡流检测可以检测多深的裂纹?
涡流检测主要用于表面和近表面缺陷。可检测深度取决于材料电导率、探头类型、检测频率、缺陷方向和表面状态。建议使用客户样品或参考试块验证实际检测能力.
如何选择合适的探头?
探头选择取决于工件形状和检测目标。穿过式探头常用于线材、棒材和管材;笔式探头或表面探头适用于局部检测区域;差分式探头有助于降低提离干扰，并提升对局部小缺陷的响应。
涡流检测可以用于自动化检测吗?
可以。涡流检测可集成到自动化系统中，用于线材、棒材、管材和其他生产零件的连续检测。
选择涡流探伤仪前需要提供哪些信息?
请提供工件材料、工件形状、缺陷类型、预期裂纹尺寸或深度、检测速度、表面状态以及工件照片或视频。这些信息有助于我们推荐合适的仪器、探头和检测配置.
结论
涡流检测是一种高效的无损检测方法，适用于导电金属零件的表面裂纹检测。对于需要快速检测、无需耦合剂、对表面缺陷具有较高灵敏度以及可能需要自动化检测的客户来说，涡流检测尤其适用。
针对不同材料、工件形状和缺陷类型，应谨慎选择探头、频率、增益、相位和校准方法。
如果您需要检测线材、棒材、管材、焊缝、机械加工件或其他金属零件上的表面裂纹，BRK可以根据您的实际应用推荐合适的涡流探伤仪、探头和检测方案。
欢迎联系BRK，并发送您的工件材料、缺陷类型、检测要求以及样品照片或视频。我们的团队将帮助评估您的应用，并推荐合适的涡流检测解决方案。
