超声波测厚仪测量管道壁厚

    使用超声波测厚仪测量管道壁厚时，应先清洁并标记测量区域，根据管径和预计壁厚选择合适的探头，输入正确的材料声速，完成仪器校准，再在管道表面涂抹耦合剂，并将探头稳定贴合在管道表面。

    测量时不要只记录仪器出现的第一个数值。应确认读数稳定且具有重复性，并在管道多个位置进行测量，以评估管道剩余壁厚和局部腐蚀减薄情况。

    超声波测厚是一种单侧、无损的壁厚测量方法。尤其适合管道内表面无法接触，或者不适合使用卡尺、千分尺进行内外两侧测量的在役管道。

为什么需要测量管道壁厚?

    石油、化工、电力、锅炉、船舶和压力设备中的管道，在长期运行过程中可能逐渐发生壁厚损失。

    常见原因包括:

• 管道内壁或外壁腐蚀流动加速腐蚀

• 高流速介质引起的冲蚀

• 局部点蚀

• 机械磨损

• 温度和压力循环

• 保温层下腐蚀

• 工艺介质引起的化学腐蚀

    管壁减薄会降低管道的承压能力，并可能增加泄漏、非计划停机或管道失效的风险。

    目视检查可以发现部分明显的表面腐蚀，但无法准确量化管道剩余壁厚。超声波测厚仪可以提供具体的厚度数值，用于与名义壁厚、历史检测数据及工程评定中规定的最小允许壁厚进行比较。

超声波测厚仪如何测量管道壁厚?

    超声波测厚仪采用脉冲回波原理进行测量。

    探头向管道内部发射超声波脉冲。声波穿过管壁，到达管道内表面后发生反射，再返回探头。

    仪器测量超声波在材料中往返传播的时间，并根据设定的材料声速计算壁厚。

    基本计算关系为:

    厚度=材料声速x超声波传播时间÷2

    之所以除以2，是因为超声波需要完成一次从外表面到内表面，再从内表面返回探头的往返传播。

    要获得可靠的测量结果，通常需要满足以下条件:

• 被测材料能够有效传播超声波

• 管道内表面能够形成可识别的底面回波

• 仪器设置了正确的材料声速

• 探头类型与被测对象相匹配

• 探头与管道之间具有良好的声学耦合

• 探头能够稳定接触管道曲面

    超声波测厚仪测量的是探头正下方局部区域的厚度。

    一次读数不能代表整根管道的整体状态。因此，在评估腐蚀减薄或局部壁厚损失时，需要进行多点测量。

哪些管道和材料可以测量?

    超声波管道壁厚测量通常可用于:

• 碳钢管

• 不锈钢管合金钢管铝管和铜管锅炉管

• 工艺管道

• 压力管道

• 储罐接管及连接管道

• 船舶管路

• 换热器管路

• 消防管道

    部分致密塑料及其他能够传导超声波的材料也可能可以测量，但建议使用真实样品进行测试确认。

    疏松、多孔、结合不良或超声衰减较大的材料，可能无法产生稳定的底面回波。实际可测性应根据以下条件综合判断:

• 材料类型材料组织

• 管道表面状态

• 管道直径和曲率

• 壁厚范围

• 测量温度

• 探头配置

• 底面回波质量

管道壁厚测量需要准备哪些设备?

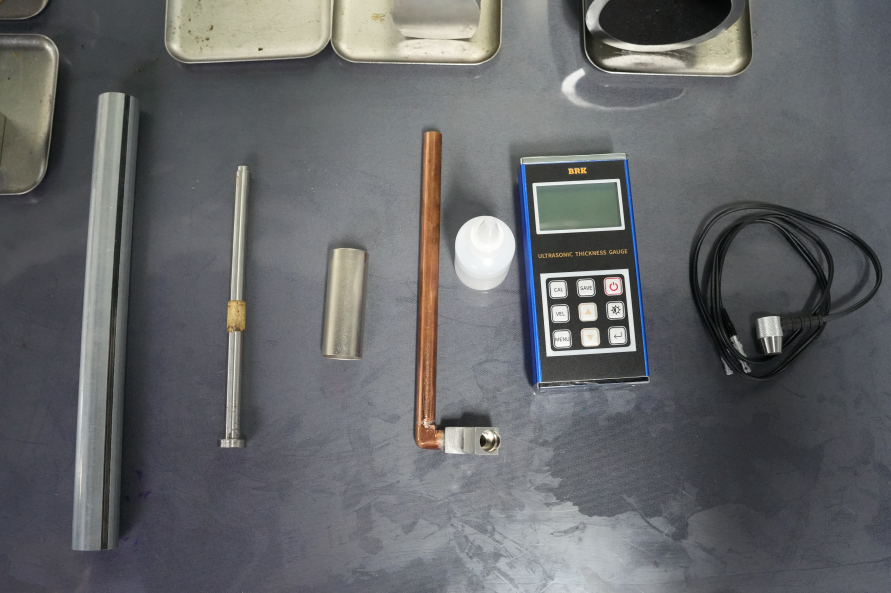

正式测量前，建议准备以下设备和工具:

超声波测厚仪  发射、接收并处理超声波信号，计算壁厚
合适的超声波探头   向管壁发射并接收超声波

耦合剂   排除探头与管道表面之间的空气

校准试块或已知厚度样品   用于校准仪器、验证声速和测量结果

表面清理工具   清除油污、浮锈、氧化皮和表面附着物

记号笔或测点标签

检测记录表或仪器存储功能   标记测量位置，便于复测

保存测点、厚度值和检测条件

个人防护用品    保障现场检测安全

高温探头及高温耦合剂   用于高温管道短时接触测量

为保证检测数据可追溯，还建议记录:

• 管道材料

• 管道外径

• 名义壁厚

• 表面是否带涂层

• 管道温度

• 探头型号

• 测量人员

• 测量日期

如何选择适合管道测厚的探头?

探头选择会直接影响超声耦合、穿透能力、最小可测厚度和测量重复性。

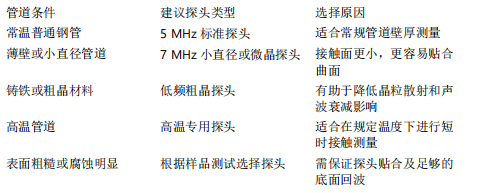

探头选择的一般原则

UCT-180系列可参考配置的探头包括:

• 5 MHz、约10mm直径标准探头

• 7MHz、约6mm直径微晶探头

• 2 MHz、约12mm直径粗晶探头

• 5 MHz、约14mm直径高温探头

实际选择时，还需要综合考虑:

• 预计壁厚

• 材料组织

• 管道曲率

• 表面粗糙程度

• 管道温度

• 测量精度要求

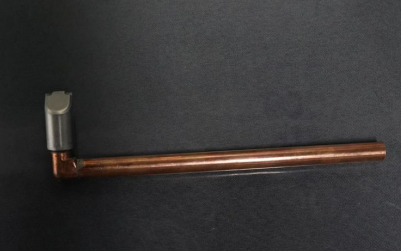

小直径管道测量注意事项

    普通平面探头放在小直径管道表面时，可能只能形成较窄的线接触。这会减少进入管壁的声能，并可能导致读数不稳定。参考测试条件:

    5 MHz探头:约中20mmx3.0mm管道

    7 MHz探头:约中15mmx2.0mm管道这些数据属于产品参考测试条件，不应理解为所有材料和工况下的绝对测量下限。如果管道材料、表面状态、曲率或壁厚不同，建议使用实际样品进行测量验证。

如何处理管道测量表面?

    良好的表面接触是获得可靠超声波读数的基础。测量前建议:

    1.清除测点表面的油污、灰尘和污物。

    2.清除浮锈、松动氧化皮和附着不牢的表面层。

    3.处理影响探头稳定接触的焊渣、尖锐凸起或其他附着物。

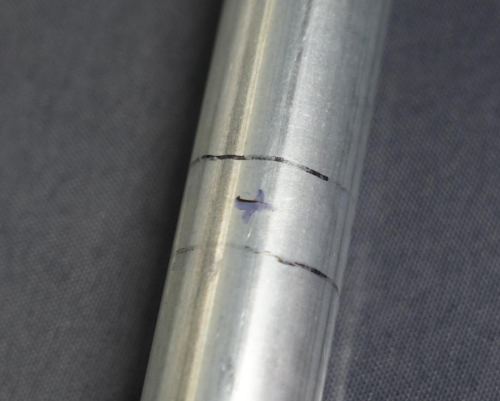

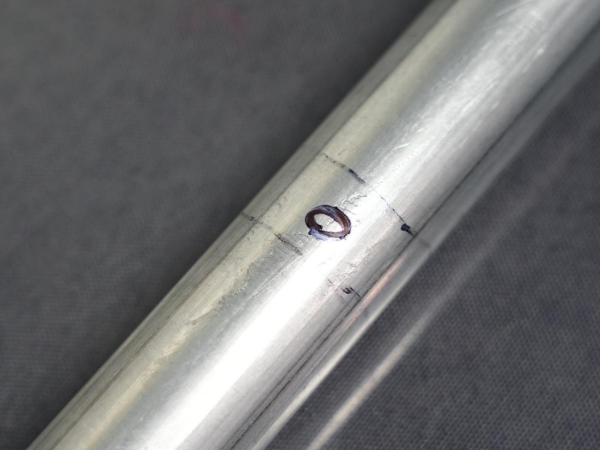

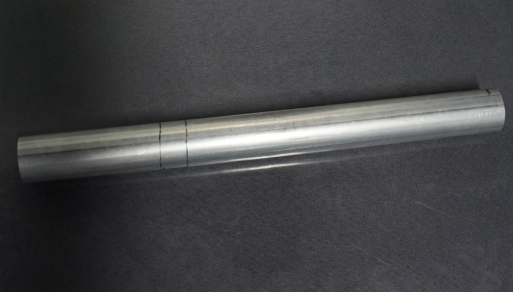

    4.标记测点位置，便于以后在相同位置复测。

    5.表面处理时避免过度打磨管道基材。管道表面不一定必须打磨到完全露出光亮金属。

    但探头必须能够稳定放置，并获得足够清晰的底面回波。

    如果管道表面存在严重点蚀，探头直接放在外壁凹坑上可能无法贴合。此时应在腐蚀区域附近增加多个测点，以确认局部最低壁厚。

步骤1:确认管道信息和检测条件

开始测量前，应确认以下信息:

• 管道材料

• 管道外径

• 名义壁厚或预计壁厚

• 表面状态

• 是否带油漆或防腐涂层

• 管道温度

• 预计腐蚀位置

• 检测报告要求

• 本次测量用于抽检、腐蚀监测还是工程评估

这些信息将影响:

• 探头选择

• 材料声速设置

• 表面处理方式

• 测点布置

• 数据记录方式

步骤2:连接探头并开启仪器

在开机前，将探头的两个插头正确连接到仪器。

确认:

• 探头表面清洁

• 探头线缆没有损坏

• 插头连接牢固

• 仪器电量充足

• 测量单位设置正确

步骤3:设置材料声速

超声波测厚仪根据声波传播时间和材料声速计算壁厚，因此声速设置错误会使厚度结果产生相应偏差。

常见材料的纵波声速参考值如下:

材料   参考声速

普通钢    5920m/s

不锈钢    5740 m/s

铝    6340-6400 m/s

铜    4720 m/s

铸铁    4400-5820 m/s

这些数值只能作为初始参考。

材料合金成分、内部组织和温度变化都可能影响实际声速。

如果对测量结果要求较高，建议使用与被测管道相同或接近材质的己知厚度样品进行校准。

步骤4:校准超声波测厚仪

UCT-180系列机身配有4.0mm钢校准块。

钢材常规校准步骤如下:

1.在4.0mm钢校准块上涂抹少量耦合剂。

2.将探头垂直、稳定地放置在校准块上。

3.等待屏幕读数稳定。

4.启动仪器校准功能。

5.确认屏幕显示4.00mm。

6.正式测量前再次核对校准结果。

其他材料的反测声速校准

当被测对象不是普通钢，或者材料实际声速不确定时，可采用己知厚度反测声速的方法。

操作步骤如下:

1.准备与被测管道相同材质的参考样品。

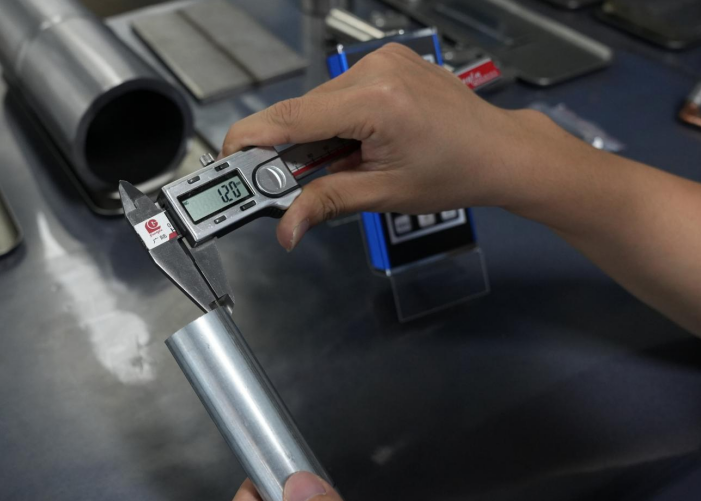

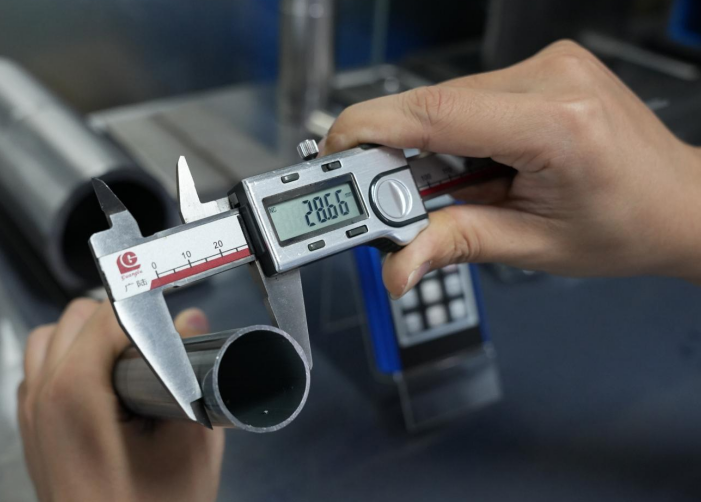

2.使用卡尺或千分尺准确测量样品厚度。

3.在样品表面涂抹耦合剂并进行超声测量。

4.将仪器显示厚度调整为样品的实际机械厚度。

5.由仪器自动计算并保存该材料的声速。

6.再次测量已知厚度样品，确认结果正确后再测量管道。

出现以下情况时，建议重新校准:

更换探头

更换被测材料

改变测量模式。

测量温度发生明显变化

测量结果出现异常

步骤5:规划并标记测点单个测点无法反映整根管道的壁厚状态。

常见测点布置方式包括:

• 沿管道圆周方向布点

• 沿管道轴向布点

• 在多个截面进行测量

• 对疑似腐蚀区域进行网格化测量

在同一管道截面上，可将12点、3点、6点和9点钟方向作为初始参考测点。但这种布点方式不能替代正式的检测方案或项目标准。以下区域通常应考虑增加测点:

• 管道弯头

• 三通和变径位置

• 容易积液的低点

• 死角或死腿区域

• 阀门、缩径或节流位置下游

• 高流速介质冲刷区域

• 历史上出现过腐蚀的位置

• 保温层损坏或疑似保温层下腐蚀区域

• 外表面存在明显腐蚀的位置

• 检测方案要求的焊缝附近区域

常规壁厚测量不建议直接在凹凸不平的焊缝余高上进行，除非检测工艺明确要求。

步骤6:涂抹耦合剂

空气会阻碍超声波从探头进入管道。

耦合剂可以填充探头与管道表面之间的微小间隙，使超声波有效进入材料。耦合剂应覆盖探头接触区域。

不同工况可选择:

• 常温测量:工业用超声耦合剂

• 高温测量:高温专用耦合剂

• 粗糙表面:在合理范围内适当增加耦合剂用量耦合剂过少可能导致读数时有时无。

耦合剂过多可能导致探头滑动，因此操作人员仍需保持探头稳定。

步骤7:正确放置探头

将探头稳定地放在测点上，并尽量保持探头垂直于管道表面。

• 使用双晶探头时，应注意:

• 保持探头稳定

• 避免左右晃动或倾斜

• 确保探头有效工作面接触管道

• 在小直径管道上调整探头方向，寻找最强且最稳定的回波

在曲面管道上，可以将探头旋转约90°后再次测量。

两次结果应进行比较，并按照项目检测程序确定最终记录值。

步骤8:确认读数是否稳定

不要直接记录仪器出现的第一个数字。

应确认:

• 读数保持稳定

• 重复测量结果基本一致

• 耦合状态提示正常

• 读数与名义壁厚大致合理

• 相邻测点没有无法解释的巨大差异

如果读数不稳定，可依次进行以下处理:

1.重新涂抹耦合剂。

2.调整探头位置。

3.旋转探头方向。

4。重新清理或处理表面

5.检查材料声速是否正确。

6.重新校准仪器。

7.更换更适合管道曲率或材料的探头。

步骤9:重复测量并记录数据

• 在每个标记测点进行重复测量。

• 进行腐蚀监测时，建议至少记录:

• 管道或设备编号

• 测点编号

• 测点钟点位置或实际位置

• 管道材料

• 管道外径

• 名义壁厚

• 实测壁厚

• 经复测确认的最低读数

• 探头类型和频率

• 仪器型号

• 材料声速

• 表面及涂层状态

UCT-180系列支持:

• 单点测厚

• 扫描测厚

• 最小值捕捉

• 最多2000组厚度数据存储

• 通过配套软件进行数据传输

在局部腐蚀评估中，不建议简单计算多个厚度值的平均值，因为平均值可能掩盖已经确认的局部最低壁厚。

最终数据处理方式应符合项目检测程序和评估目的。

如何判断管道是否发生壁厚减薄?

超声波测厚仪提供的是实测壁厚数值，但仪器本身不能独立判断管道是否安全。测量结果应结合以下信息进行评估:

• 管道名义壁厚或原始壁厚

• 初始检测数据

• 问一测点的历史检测结果

• 设计腐蚀余量

• 计算得到的最小所需壁厚

• 管道运行压力和温度

• 相关工程规范

• 企业检测与维护程序

厚度损失趋势

如果在不同时间对同一测点进行测量，可以计算基本厚度变化:

厚度损失=上一次厚度-当前厚度

简化的腐蚀速率可表示为:

腐蚀速率=厚度损失+时间间隔

剩余寿命计算需要使用经过批准的最小允许壁厚，并由具备相应能力的工程人员进行评估。

不能仅凭一个超声波厚度读数直接决定管道是否可以继续运行。

带油漆或涂层管道如何测量?

UCT-180B/C使用单回波P-E测厚模式。

使用普通单回波超声波测厚仪在油漆或其他涂层表面测量时，涂层中的声波传间可能影响仪器显示结果。

因此，仪器显示值不能直接等同于纯金属剩余壁厚。

如果需要获得金属基体壁厚，可采用以下方法:

1.在测点处局部去除涂层，再测量裸露金属。

2.使用适用于该涂层和金属组合的穿透涂层或回波到回波超声波测厚仪。

3.使用已知金属厚度和涂层厚度的代表性样品进行验证。

需要区分以下三类仪器:

• 涂层测厚仪:测量基材表面的涂层厚度。

• 普通超声波测厚仪:测量材料本体或管壁厚度，但涂层可能影响读数。

• 穿透涂层超声波测厚仪:在满足适用条件时，将涂层与金属基体厚度分内。

高温管道如何测量?

• 高温管道测厚通常需要:

• 高温专用探头高温专用耦合剂适用于实际温度的测量工艺

• 较短的探头接触时间

• 两次测量之间的探头冷却时间

• 对温度引起的材料声速变化进行考虑

UCT-180可选高温探头在产品规定条件下，可用于约350°C以内材料的短时接触测量

操作时建议:

1.使用高温专用耦合剂。

2将探头短时间接触高温表面。

3.尽快获得稳定读数。

4.及时将探头移开，在工艺允许的情况下，单次接触时间尽量控制在约2秒以内。

5.下一次测量前使探头充分冷却。

6.根据适用工艺进行温度修正或校准验证。

不要将常温标准探头或普通耦合剂直接用于高温表面。

UCT-180B/C用于管道壁厚测量的相关功能

UCT-180系列适用于管道、板材、储罐、压力设备和加工件的便携式厚度测量。

与管道壁厚检测相关的功能包括:

• 声速可在1000一9999m/s范围内调节

• 内置4.0mm钢校准块

• 可通过已知厚度样品反测材料声速

• 支持单点测厚和扫描测厚

• 具有耦合状态提示

• 支持最小厚度捕捉

• 最多可存储2000组厚度数据

• 可选标准、小直径、粗晶和高温探头

• 支持公制和英制单位切换

• 可通过配套软件传输数

• 据便携设计，适合现场检测

示值精度为:

• 厚度小于10mm:0.04mm

• 厚度大于10mm:0.5%H+0.01mm

其中，H为被测工件的实际厚度。

该参数属于规定测试条件下的仪器示值精度。

• 实际现场测量精度和重复性还会受到以下因素影响:

• 管道材料

• 管道曲率

• 表面状态涂层

• 测量温度

• 探头选择

• 仪器校准

• 底面回波质量

常见问题FAQ

超声波测厚仪可以从管道外侧测量壁厚吗?

可以。

探头可以放在管道外表面，通常不需要接触管道内部。

被测材料需要能够传播超声波，并产生可识别的底面回波。

测量管道壁厚时需要将管道切开吗?

不需要。

超声波测厚是一种单侧无损测量方法，适合许多已经安装或正在运行、且外表面可接触的管道。

UCT-180可以穿透油漆测量吗?

仪器可能可以在带油漆表面显示厚度读数，但油漆层会影响超声波传播时间。

UCT-180使用单回波P-E测量模式，因此读数不能直接视为纯金属厚度。

如需测量金属基体厚度，建议局部去除涂层，或者使用专用穿透涂层测厚仪。

可以测量不锈钢管吗?

可以。

应选择正确的不锈钢声速，或使用同材质已知厚度样品进行反测声速校准。

为什么测量时必须使用耦合剂?

耦合剂用于排除探头与管道表面之间的空气。

如果没有足够的耦合剂，大部分超声波能量无法有效进入管壁。

• 为什么读数不稳定?

• 常见原因包括:

• 耦合剂不足

• 表面粗糙

• 探头晃动

• 管道曲率过大

• 声速设置错误

• 管道内外表面存在严重点蚀

• 探头不适合

• 底面回波较弱

小直径管道应该选择什么探头?

通常应选择接触面更小的小直径探头。

UCT-180系列的7MHz微晶探头主要用于薄壁和小曲面工件测量。

但最终测量能力仍建议使用实际管道样品进行验证。

可以测量正在运行的高温管道吗?

可以，但需要在高温探头、高温耦合剂和检测工艺允许的范围内进行。

操作时应采用短时接触，快速读取数据，及时移开探头，并在两次测量之间进行冷

却。

一根管道应该测量多少个点?

没有适用于所有管道的统一测点数量。

测点数量应根据以下因素确定:

• 管道长度

• 腐蚀机理

• 管道几何结构

• 历史检测结果

• 风险等级

• 项目检测程序

弯头、低点、变径和疑似腐蚀区域通常需要增加测点。

超声波测厚仪可以检测管道裂纹吗?

超声波测厚仪主要用于测量管壁厚度和监测腐蚀减薄。当检测目标是裂纹、未熔合或其他内部缺陷时，应使用超声波探伤仪，并配合适合的探头和检测工艺。

如何找到管道最小剩余壁厚?

应沿管道圆周和轴向设置多个测点。

发现较低读数后，应在其周边划分更小的测量网格并增加测点，直到局部最小壁厚区域得到充分确认。

管道壁厚应该多久检测一次?

检测周期应根据以下因素确定:

• 管道用途

• 输送介质

• 运行温度和压力

• 历史腐蚀速率

• 上一次检测结果

• 相关法规和企业程序

不建议仅根据网络上的统一时间间隔制定检测周期。

结论

超声波测厚仪可以从一个可接触表面快速、无损地测量管道壁厚。

但可靠的管道壁厚测量不仅仅是将探头放在管道上。

操作人员需要:

• 选择适合的探头

• 处理管道表面

• 正确设置或校准材料声速

• 使用合适的耦合剂

• 保持探头稳定接触

• 设置足够数量的测点

• 对异常读数进行复测确认

对于腐蚀监测，较有效的方法是在管道上建立固定、可重复的测点，并将不同时间的测量结果进行对比。

最终的管道验收、剩余寿命计算和继续使用决策，应基于正式工程评估，而不能只依赖单个厚度读数。

需要协助选择管道壁厚测量方案?

管道材料、管径、预计壁厚、表面涂层、表面状态和工作温度都会影响仪器和探头的选择。

联系BRK技术团队时，建议提供以下信息:

• 管道材料

• 音道外径

• 预计壁厚范围

• 管道表面为裸管、油漆还是其他涂层

• 涂层类型和大致厚度

• 管道工作温度

• 测量精度要求

• 管道数量或测点数量

我们将根据实际应用条件，协助评估适合的超声波测厚仪、探头和测量方案。
